Descripción

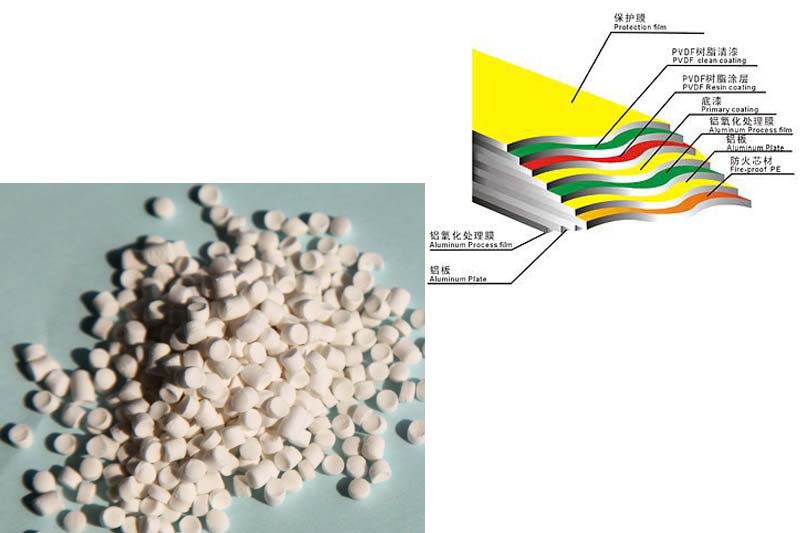

Halógena - gratis - Llama - Retardent (libre de halógenos compuesto retardante de llama STOPFIRE FR-12)
Debido a la seguridad y el Código Uniforme de Construcción (UBC) problemas de edificio de gran altura durante los últimos años para el de alrededor de alrededor panel compuesto de aluminio, en particular el uso de halógeno llama libre compuesto retardante para la capa central, MNC ver una oportunidad para desarrollar la llama libre compuesto retardante de halógeno de panel compuesto de aluminio FR-12 que cuenta con retardo de llama superior sin emitir gases tóxicos o gases halógenos y también muestra la excelente resistencia a la llama con propiedad muy baja emisión de humos. Es ideal para muchas aplicaciones que requieren un sistema de auto extinción ACP estructural.
Por otra parte, FR-12 puede estar formado por varios métodos de procesamiento tales como extrusor de un solo tornillo, moldeo por inyección extrusora de doble tornillo, moldeo por compresión, etc., con rango de temperatura de 150 ° C hasta 250 ° C. Para los productos de panel compuesto de aluminio, FR-12 se puede adherir con capa adhesiva y lograr una resistencia muy elevada peeling.
Características de libre de halógenos ignífugo compuesto de panel compuesto de aluminio
1. Excelente retraso de la llama
2. Buena propiedad insonorizante
3. Fácil de extrusión para el panel compuesto de aluminio
4. Alta fuerza de adhesión entre la capa de núcleo y la piel de aluminio
5. Cumple con UL 94-V-0
6. Pasa UBC 26-9, BS 476, DIN 4102 Clase B1, ASTM E 119
7. No contiene bromados o antimonio - retardantes basados
Formulación
Elastómero termoplástico: 28%
De hidratos de metal retardantes de llama: 71%
Aditivo: 1%
PROPIEDADES FÍSICAS
Propiedades físicas: | VALOR TÍPICO |
Prueba | Método de ensayo | Unidad | FR-12 |
| Densidad | ASTM D1505 | g / cc | 1.50 ± 0.05 |
| IMF @ 190 ° C de carga de 10 kg. | ASTM 1,238 | g / 10 min | De 10 a 15 |
| Resistencia a la tracción | ASTM D638 | kg. / cmkg. / cmkg. / cm | 60 |
| Alargamiento | ASTM D638 | % | 150 |
| Dureza | ASTM D2240 | shore D | 54 ± 2,0 |
| Valoración Llama retardince | UL-94V | Clase | V 0 |
| Código Uniforme de Construcción | UBC26-9 | - | PASADO |
* | La reacción de Firetest | DIN 4102 | Clase | B1 |
* | Grado del fuego de prueba | ASTM E119 |
| Logrado 2 horas |
* | Inflamabilidad | BS-476 PARTE 5 | Clase | PASADO |
* | Fuego Popagation | BS-476 PARTE 6 | Clase | Clase 0 |
* | Dispersión Superficial de Llama | BS-476 PARTE 7 | Clase | Clase 1 |
* | Steiner Prueba de Túnel | ASTM E84 | Clase | Índice 0 |
* | Gases Tóxicos durante la combustión | ISO-TR9122-3 |
| PASADO |
* | Peeling de par (antes de hervir) | ASTM D1781 | mm-N / mm | 453 |
* | Peeling de par (después de 8 hrs. De ebullición) | ASTM D1781 | mm-N / mm | 421 |
| Nota = * Panel de aluminio compuesto espesor 4,0 mm. Al 0.5 ambos lados con una capa de núcleo HFFR por STOPFIRE FR-12 |
Cómo almacenamiento y manipulación STOPFIRE FR-12
Libre de halógenos ignífugo STOPFIRE Compuesto FR-12 es materiales higroscópicos; a saber, que es absorbente de humedad. Si el contenido de humedad es muy alta, el precalentamiento equipo auxiliar debe ser necesario reducir el contenido de humedad. Es muy recomendable El secador de adsorción (equipo Deshumidificadores). Dependerá de los alrededores de humedad y temperatura, 2-4 horas de tiempo de secado es apropiado a 60 ° C - 80 ° C.
Embalaje
25kg / bag PP bolso tejido con PE bolsa de revestimiento / papel con revestimiento de PE
1000kg / bolsa, bolsa de Jumbo
Almacenamiento
Almacenar el producto bajo techo en 60 a 80 ° F (16 ° C-27 ° C) para la vida máxima de almacenamiento. Las temperaturas más altas reducen la vida normal de almacenamiento. Temperatura más baja puede causar un aumento de temperatura de procesamiento en la extrusora. Gire la acción en un First In First Out base.
Transportación
Esto no es un producto peligroso. Por favor, asegúrese de que no están cubiertas evitar la lluvia y la humedad durante el transporte.
